DS-D40A0FO 户外LED全彩显示屏

DS-D40A0FO.




模组组成
像素封装 SMD3535
像素间距（mm） 10
像素构成 1R1G1B
像素密度（点/m2） 10000
模组分辨率（W×H） 32×32
模组尺寸（mm） 320（W）×320（H）×26.1（D）
驱动方式 1/2恒流驱动

单元组成
单元模组组成（W×H） 3×3
单元分辨率（W×H） 96×96
单元尺寸（mm） 960（W）×960（H）×90（D）
单元面积（m2 ） 0.9216
重量（kg/m2 ） 48
材质 防水铁箱
防护等级 前/后IP65

光学参数
亮度（cd/m2） ≥5500
色温（K） 6500-8000K
水平视角（°） 120
垂直视角（°） 120
推荐视距（m） ≥10
亮度均匀性 ≥95%
模组间隙（mm） ＜0.4
箱体平整度（mm） ＜0.4
盲点率 小于万分之一

电气参数
峰值功耗（W/m2） 580
平均功耗（W/m2） 195

系统控制参数
灰度等级 红、绿、蓝各12-16bits
显示颜色 16777216种
换帧频率（帧/秒） ≥60
刷新频率（Hz） ≥1200
亮度调节 256级手动/自动
控制方式 和计算机同步
传输方式 五类线：≤100m
单模光纤传输：≤30Km

系统工作特性
使用寿命（小时） ≥10万
平均无故障时间（小时） ≥1万
衰减率（工作3年） ≤15%
离散失控点 <0.0001，出厂时为0
工作温度范围（℃） -20 至 50
工作湿度范围（RH） 10 - 90%
防护性能 防潮、防尘、防腐、防静电、超温、过载、过流、过压、短路、欠压












产品简介

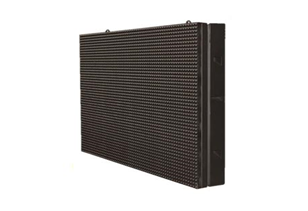

DS-D40A0FO 为户外LED全彩显示屏， 点间距为10mm，可按水平和垂直方向任意拼接，从而实现不同大小的无缝显示屏。该显示屏采用恒流方式驱动LED，发光均匀，功耗低，且显示画面逼真，视频流畅，高防护性，适应恶劣户外环境，具有空载、短路、过流、过热等保护功能；该显示屏占用空间小，使用寿命高达10万小时，后期维护成本低。
